阜新管道输送SCADA系统解决方案

一、项目系统总述

项目所在地阜新位于辽宁省西北部。项目采用碎煤加压气化技术将褐煤进行气化，再经变换、低温甲醇洗、甲烷化等主要单元，最终制成合成天然气（SNG），供城市使用。项目建设规模为1200万Nm3/d，年生产天然气40亿Nm3。一期建设规模为400万Nm3/d，分两系列建设。项目同步建设公用工程、引水管线、铁路专用线及至供气目标市场沈阳、阜新、铁岭、抚顺、本溪等辽中城市群的天然气输送管道，预计2012年年底向目标市场供气。

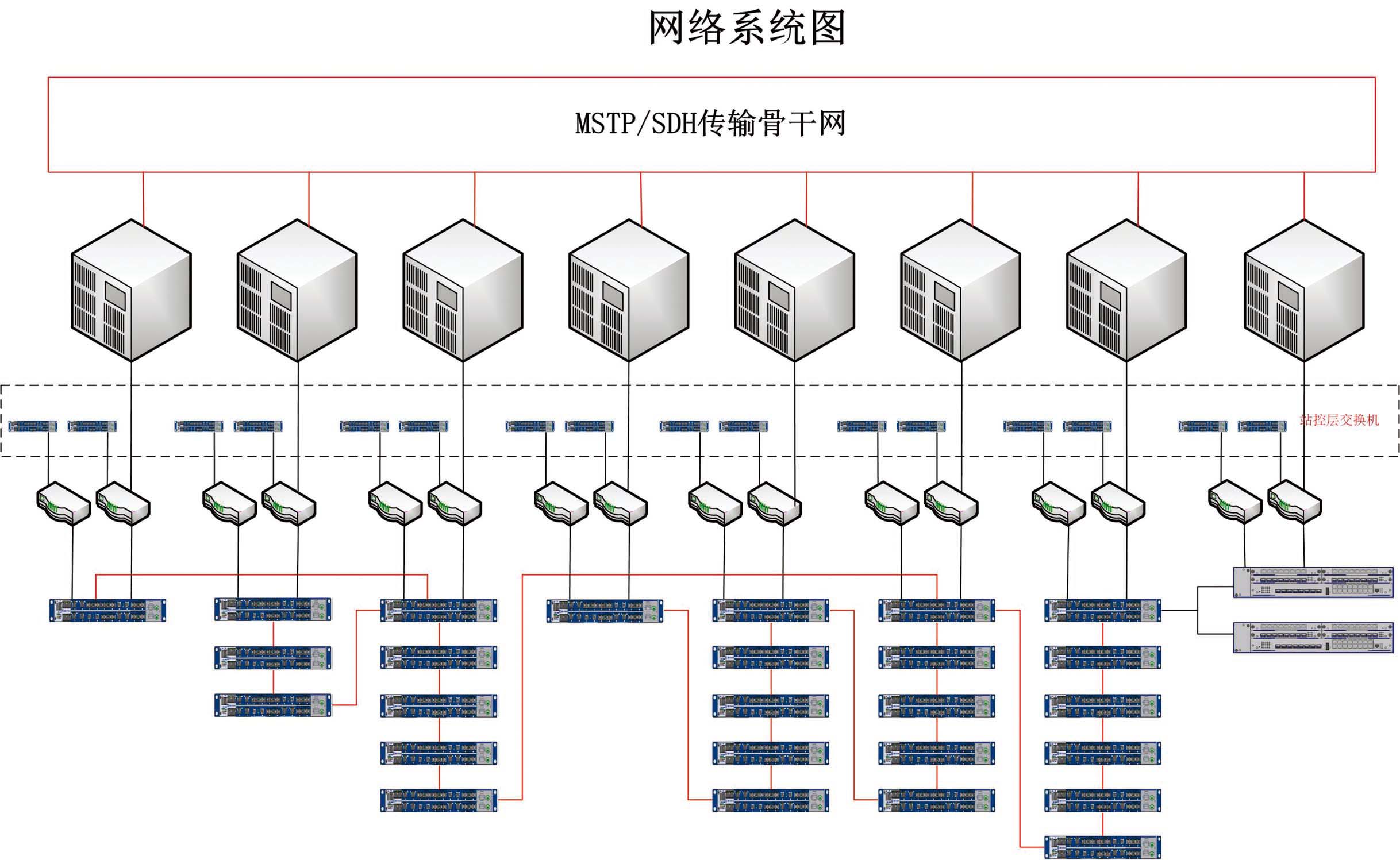

二、项目网络拓扑图

三、解决方案描述

由于应用环境相对苛刻，本工程采用工业级以太网交换机建立的千兆链接骨干传输网，为调控中心和站场话音、视频、网络、SCADA数据等业务提供传输通道。
根据光缆连接关系进行组网，共设置22座节点站，1个调控中心、7个站场及14个RTU阀室。 调控中心安装2套工业级以太网设备，各站场分别安装1套工业级以太网设备。本设计利用一条光缆中的不同光纤，组成工业以太环网，使用工业以太网的HSR冗余环网技术进行故障链路保护,可于300ms完成通讯连接的自愈,最大占用四芯。
本工程设计为沿工艺管线敷设一条12芯通信光缆，通过SDH/MSTP光传输节点设备组网，做为话音业务、视频监控业务、会议电视业务以及办公网络数据业务的主传输通道，各站场通信业务在调控中心做汇聚。
本工程沿线共设8座光通信站，调控中心（设置在阜新首站3Km处）同时作为光通信系统的网管控制中心。设备选用同步数字系列STM-16等级的光传输设备，传输容量为2.5Gbit/s。
通过MSTP设备的以太网通道传输管线软交换语音信号、图像监控信号、局域网办公网络信号及自控SCADA数据等。在沿线各站通过MSTP设备的以太网板FE口接入，汇聚到调控中心通过以太网板FE/GE口接出以太网数据。该光纤专网在调控中心和沈阳分输站实现与公网连接，作为备用传输通道。
